翡翠原石如何酸洗注胶 翡翠原石的作假全过程

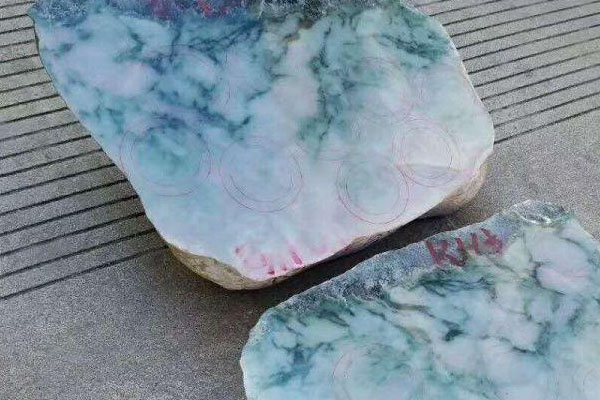

在翡翠原石市场上，主要有三类原石，分别是A货、B货和C货。A货是指以天然翡翠原石为原料，只经过切割、打磨、抛光等步骤的产品。B货则是指经过酸洗注胶的翡翠原石，这种原料看似和天然翡翠原石十分相似，但价格相差甚远。那大家知道翡翠原石是如何酸洗注胶的吗？

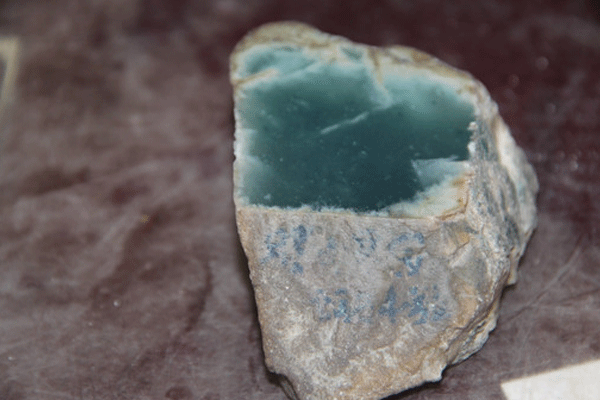

翡翠原石的酸洗注胶首先要经过酸碱处理，将待处理翡翠原料放入浓硝酸和氢氟酸混合液中加热。温度范围为90摄氏度~100摄氏度之间，如果温度大于100度，酸液沸腾，极易挥发，短时间内酸液即失去作用。而在90度左右温度下既可以加快反应速度发挥酸液与翡翠中亚铁离子和铁离子的作用去除黄色和脏底，又可以减少挥发延长酸液的使用期限。

反应一段时间以后从酸液中取出翡翠原料放入清水中，提高温度，沸腾后取出，重新换上清水，再加热至沸腾。如此重复3~4次，目的是清洗掉渗入翡翠中的酸液，由于翡翠晶粒之间或裂隙中的着色物质被酸溶解带走，从而使翡翠底色发白、发干、不透明。

酸处理后经过清水洗涤的翡翠原料放入烧碱溶液中加热至90度左右，既中和了酸液，同时由于强碱作用，加速裂隙的扩大从而进一步松化了翡翠结构，上述酸处理和碱处理的过程重复进行多次，可根据原料颗粒度的大小或结构的致密程度进行调整，一般为数十天不等。

由于翡翠的矿构组成不尽相同，酸处理时，翡翠样品酸蚀速度和处理效率有很大的不同。有些翡翠甚至在酸处理后也不适合充填。经过反复酸碱处理后的翡翠结构非常疏松，轻触即有颗粒脱落，因此钢丝固扎有效地减少了镯料的破碎率。

接着进行注胶处理，酸碱处理翡翠的过程呈沿着颗粒间隙进行的因而导致其结构疏松，充填树脂不仅为了胶结已成为松散状的结构提高其强度也为了这到增加透明度的目的。

注胶充填处理前，可根据客户需要进行染色处理，在原料表面点染颜料。颜料分为油溶和水溶两种，分别称为油性染料和水性染料；可点染也可浸染；可染同种颜色，也可以同时染多种颜色。染色后再进行注胶充填处理，更显得自然柔和，且稳定不易褪色。

以上就是翡翠原石的酸洗注胶处理，大家看完是不是刷新三观，很怕买到这种假货翡翠原石。但这种翡翠原石和天然翡翠原石有比较明显的差距，大家只要仔细辨别，是可以看出来的。
